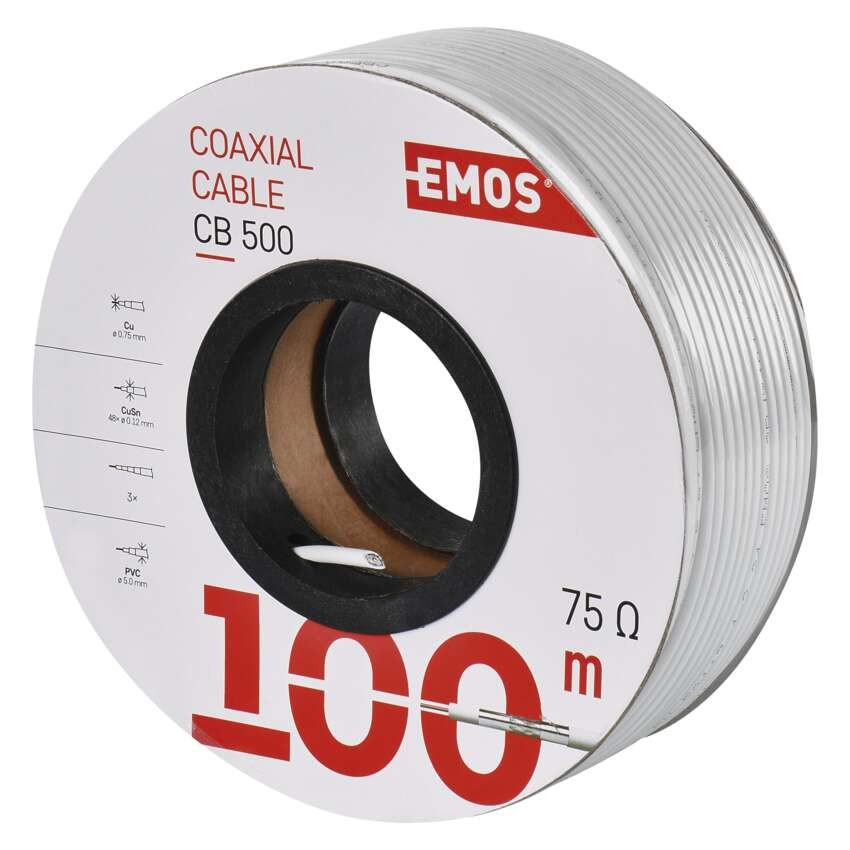

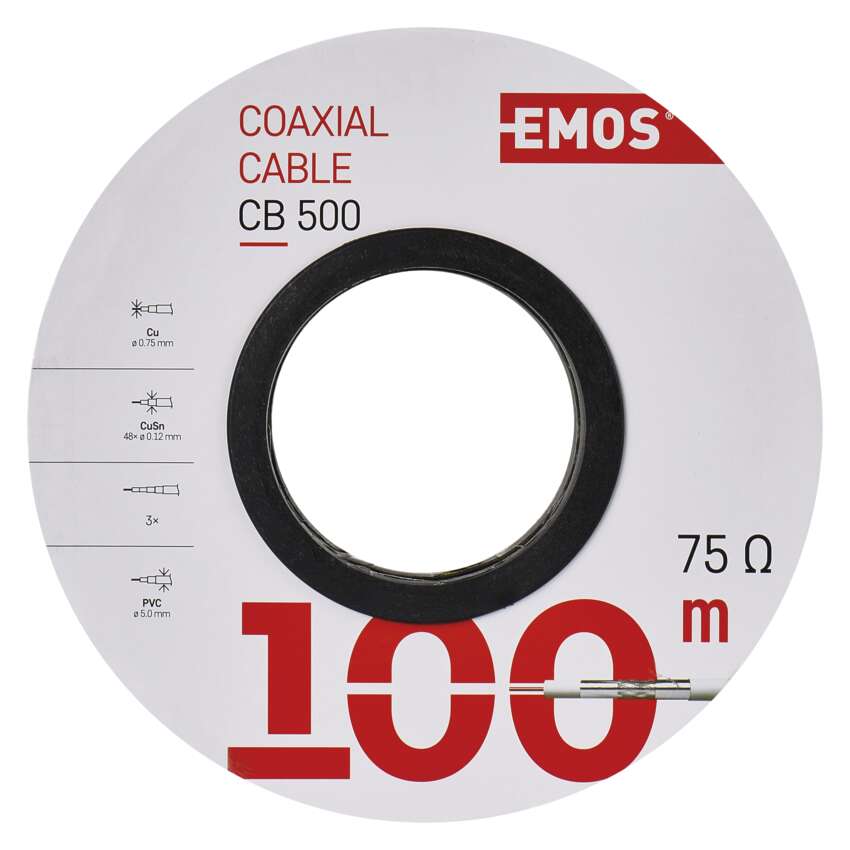

Koaxialkabel CB500, 100m
Katalognummer S5252
Wählen Sie die Variante
Verkaufsverpackung
Vorrätig
27.11.2024 bei Ihnen
50,32 €
20 % rabatt
Den Code in Warenkorb eingeben: RABATT20
62,90
€
Wir empfehlen den Kauf
Beschreibung
Parameter
Produktbewertungen
Zum Herunterladen
Produktbeschreibung

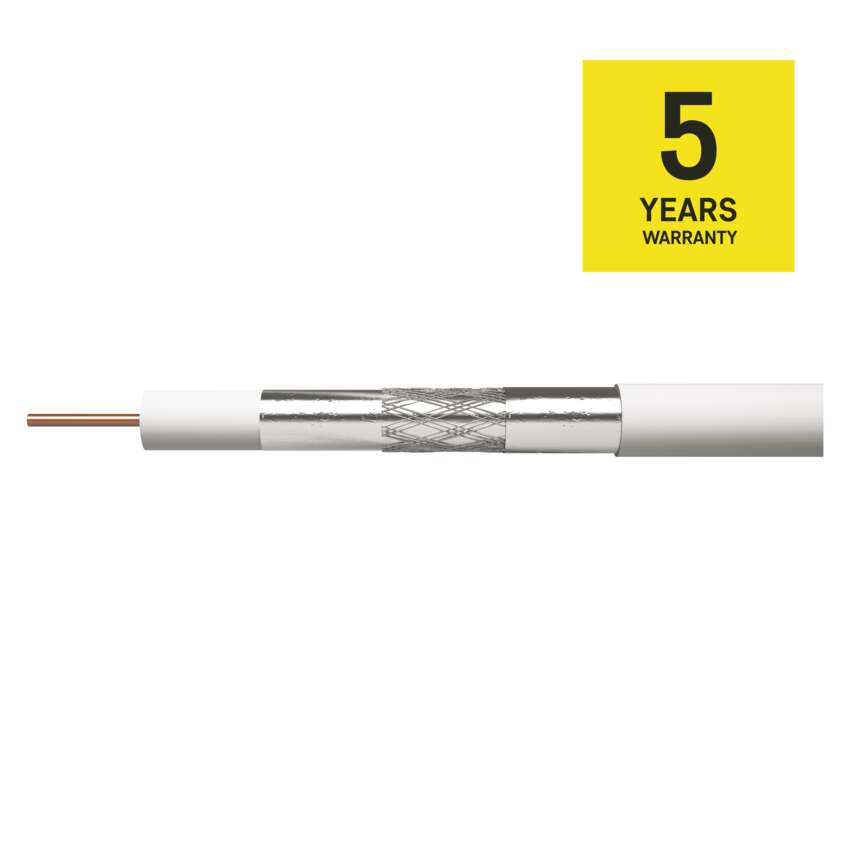

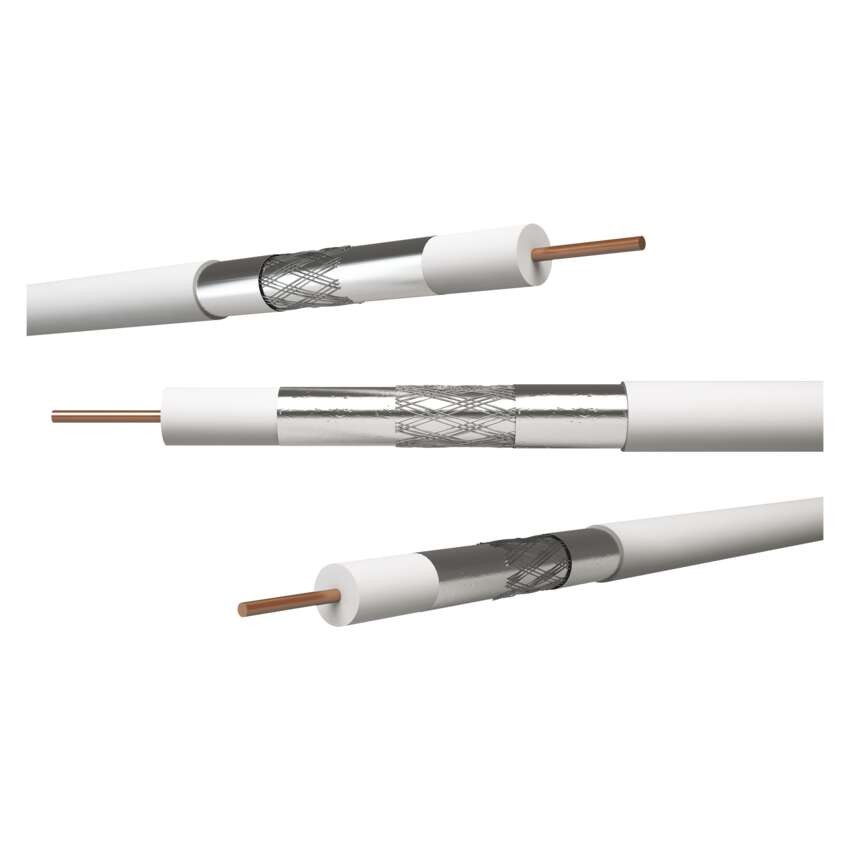

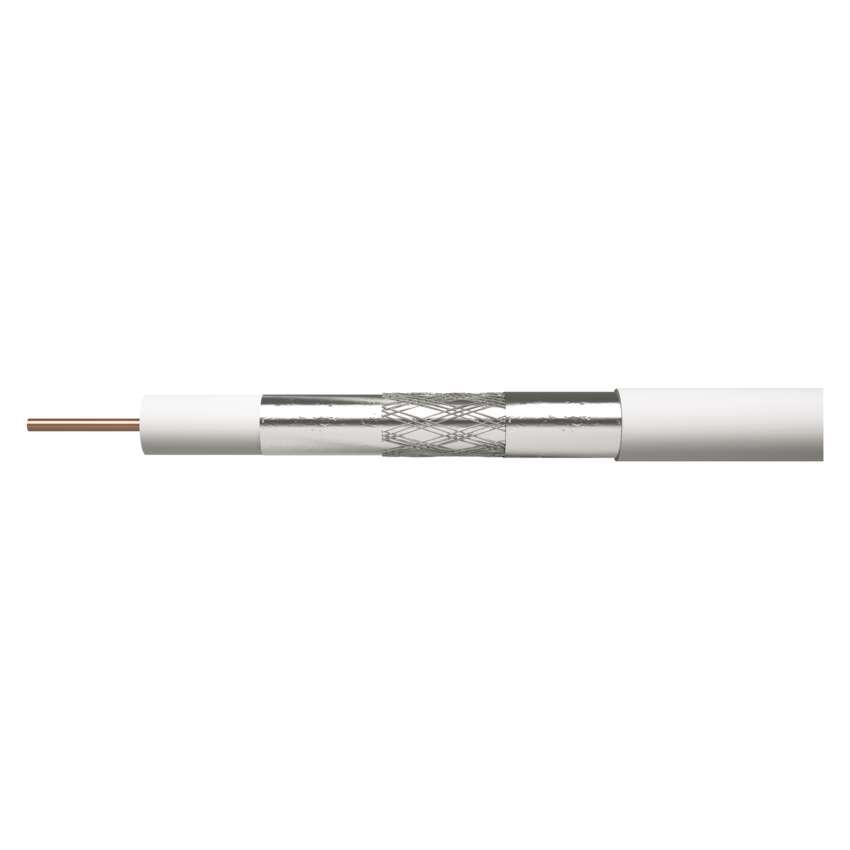

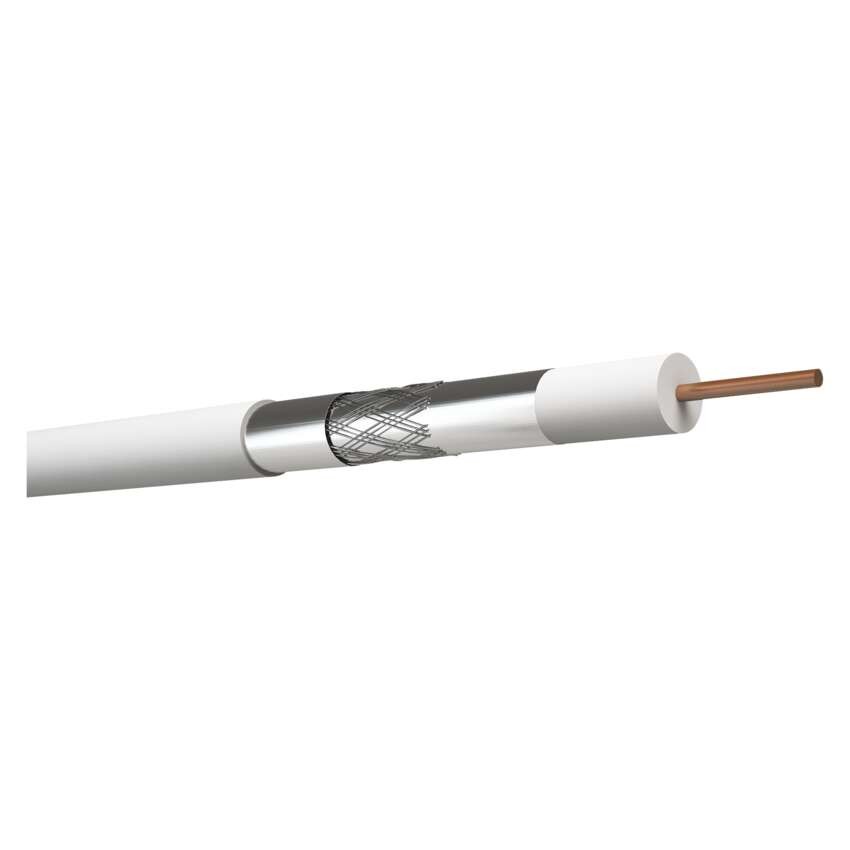

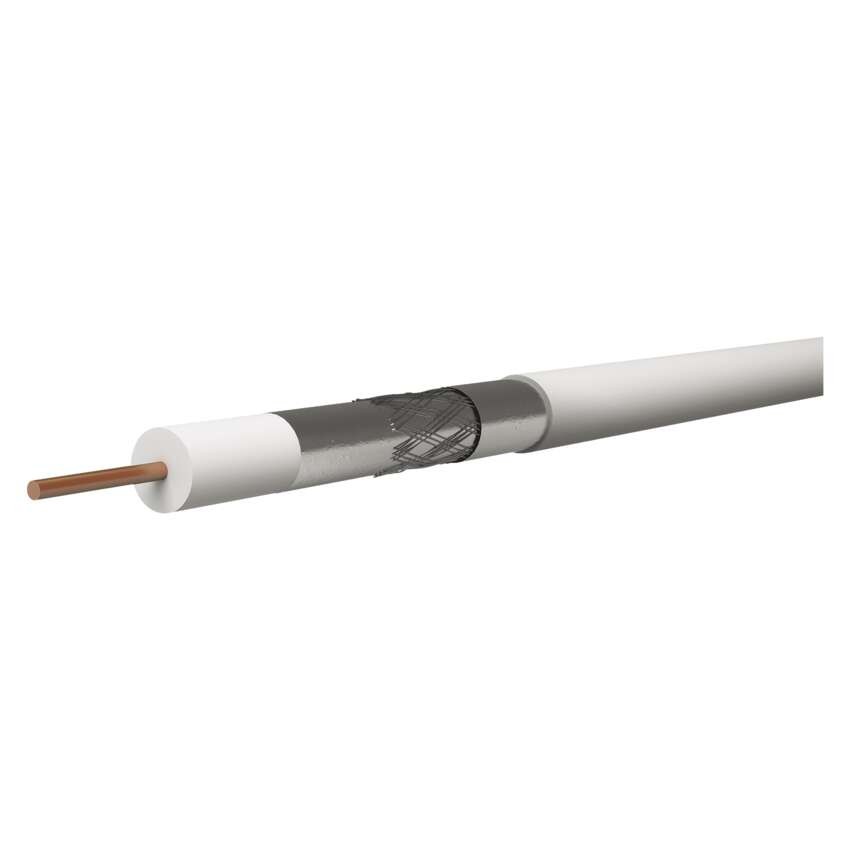

Koaxialkabel von höchster Qualität mit Mittelleiter aus reinem BC-Kupfer und Dreifachschirmung aus verzinntem Kupfer CuSn, Farbe: weiß. Das Kabel ist für alle anspruchsvollen Kabel-TV-Übertragungsanwendungen geeignet.Koaxialkabel von höchster Qualität mit Mittelleiter aus reinem BC-Kupfer und Dreifachschirmung aus verzinntem Kupfer CuSn, Farbe: weiß. Das Kabel ist für alle anspruchsvollen Kabel-TV-Übertragungsanwendungen geeignet.
Parameter
| Marke | EMOS |
|---|---|
| Katalognummer | S5252 |
| Produktnummer | 2305500000 |
| EAN | 8595025304872 |
| Benutzung | Verkabelungen CATV |
|---|---|
| Impedanz | 75 Ohm |
| Typ des Koaxialkabels | CB500 |
| UV Beständig | nein |
| Geeignet für Außenverwendung | nein |
|---|---|
| Durchmesser des Kabelmantels | 5 mm |
| Material der Schirmung | verzinntes Kupfer (CuSn) |
| Verpackungsweise - Länge | 100 m |
| Durchmesser des Innenleiters | 0,75 mm |
| Schirmabdeckung | 47 % |
| Anzahl der Schirmungen | 3 |
| Durchmesser der Schirmung | 48× 0,12 mm² |
| Farbe des Kabelmantels | weiß |
| Material des Innenleiters | Kupfer (Cu) |
| Verpackungsweise - Bezeichnung der Metrage | ja |
| Dielektrikum Typ, Durchschnitt | FPE 3,2 mm |
| Max. Dämpfung bei 20 °C (dB/100m) 860 MHz | 28 |
| Schirmung der II.Folie | Al/PES |
| APE = Luftdielektrikum | nein |
| Farbe der Isolierung von den Stromversorgungsleitern | nicht aufgeführt |
| Verkürzungsfaktor | 0,85 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder Quickfix (gesteckt) | *K7200 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder verschraubt | *K7321 |
| FPE = Schaumdielektrikum | ja |
| Gewicht (kg/km) | 26,5 |
| Isolierung der Stromversorgungsleiter | nicht aufgeführt |
| Isolierungswiderstand zwischen der Kernen bei 20 °C (MOhm/km) | 1 000 |
| Kapazität (pF/m) | 53 |
| Konstruktion der Stromversorgungsleiter | nicht aufgeführt |
| Material des Kabelmantels | PVC |
| Max. Dämpfung bei 20 °C (dB/100m) 1 000 MHz | 29,1 |
| Max. Dämpfung bei 20 °C (dB/100m) 10 MHz | 4,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 100 MHz | 10,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz | nein |
| Max. Dämpfung bei 20 °C (dB/100m) 450 MHz | 20,2 |
| Max. Dämpfung bei 20 °C (dB/100m) 650 MHz | 24,1 |
| Max.Gleichstromwiderstand bei 20 °C (Ohm/km) - Innenkern | 41,5 |
| Max.Gleichstromwiderstand bei 20 °C, (Ohm/km) - Außenkern | 48,5 |
| Min. Biegeradius einmalig/mehrfach | 25/50 mm |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 10–300 MHz | 25 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 300–600 MHz | 20 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 600–900 MHz | 18 |
| min. Dämpfung der Dämmerung (dB) 10 ~ 800 MHz | 75 |
| Montagetemperatur | +5°C bis +60°C |
| Gefährliche Substanzen | keine |
| PE = Polyethylen-Dielektrikum | nicht aufgeführt |
| PES = Folienschicht | nein |
| Anzahl der Drätchen in Schirmung | 48× 0,12 mm |
| Querschnitt der Stromversorgungsleiter | nicht aufgeführt |
| Lagertemperatur | -20°C bis +75°C |
| Schirmung der I.Folie | 1× Al/PES |
| Brandverhalten-Klasse | Eca |
| Verpackungsweise - Typ der Spule | Papierspule |
| Garantiezeit | 5 Jahre |
| Verkaufsverpackung | 100 m, Spule |
