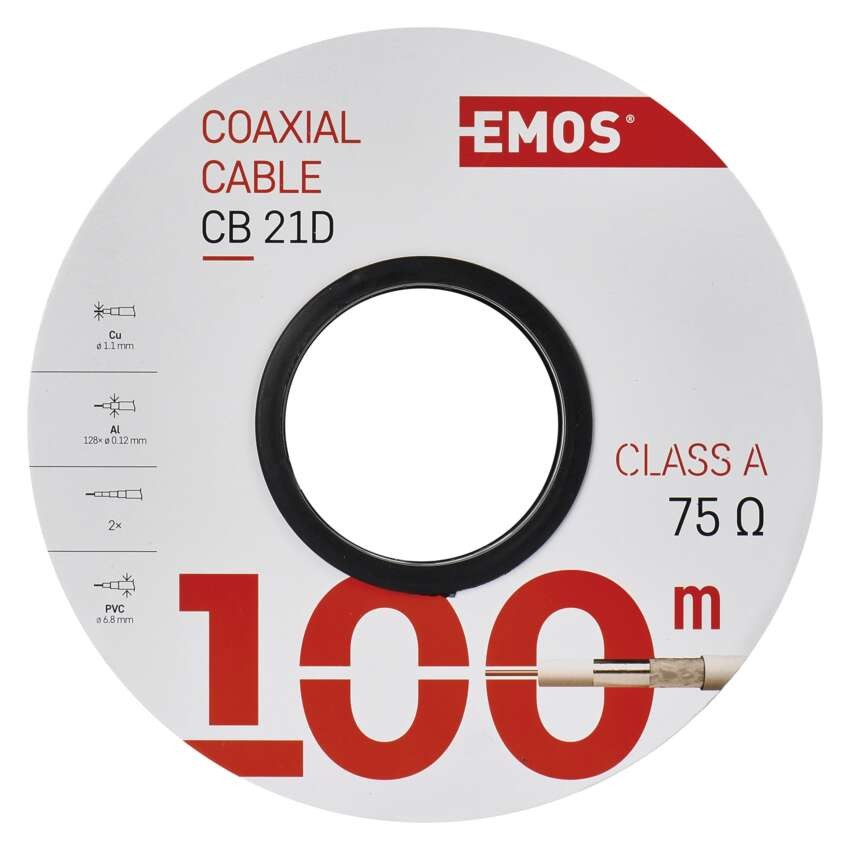

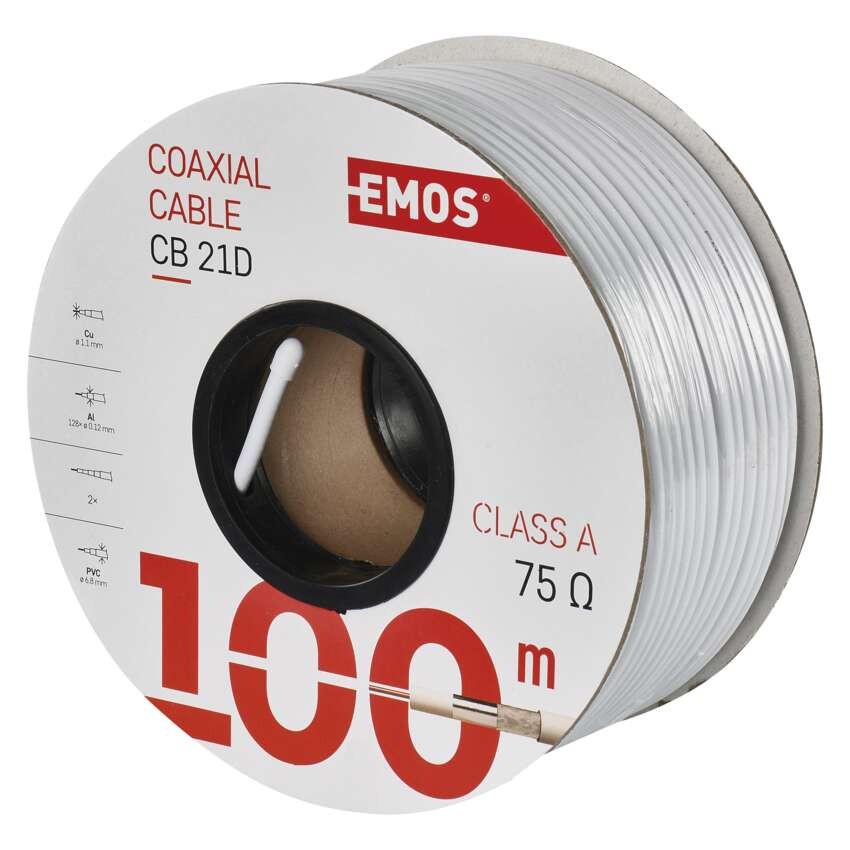

Koaxialkabel CB21D, 100m
Katalognummer S5271
Gratis-Versand ab 15,00 €
für alle Transportsarten
Wählen Sie die Variante
Verkaufsverpackung
Vorrätig
04.11.2024 bei Ihnen
54,32 €
20 % rabatt
Den Code in Warenkorb eingeben: RABATT20
67,90
€
Wir empfehlen den Kauf
Beschreibung
Parameter
Produktbewertungen
Zum Herunterladen
Produktbeschreibung

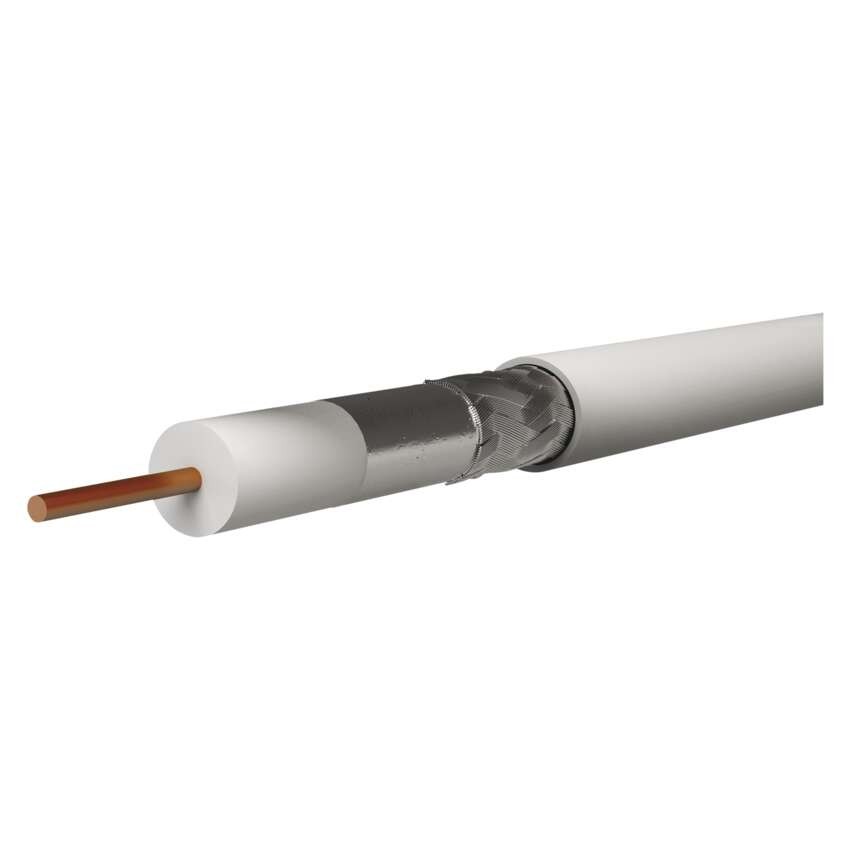

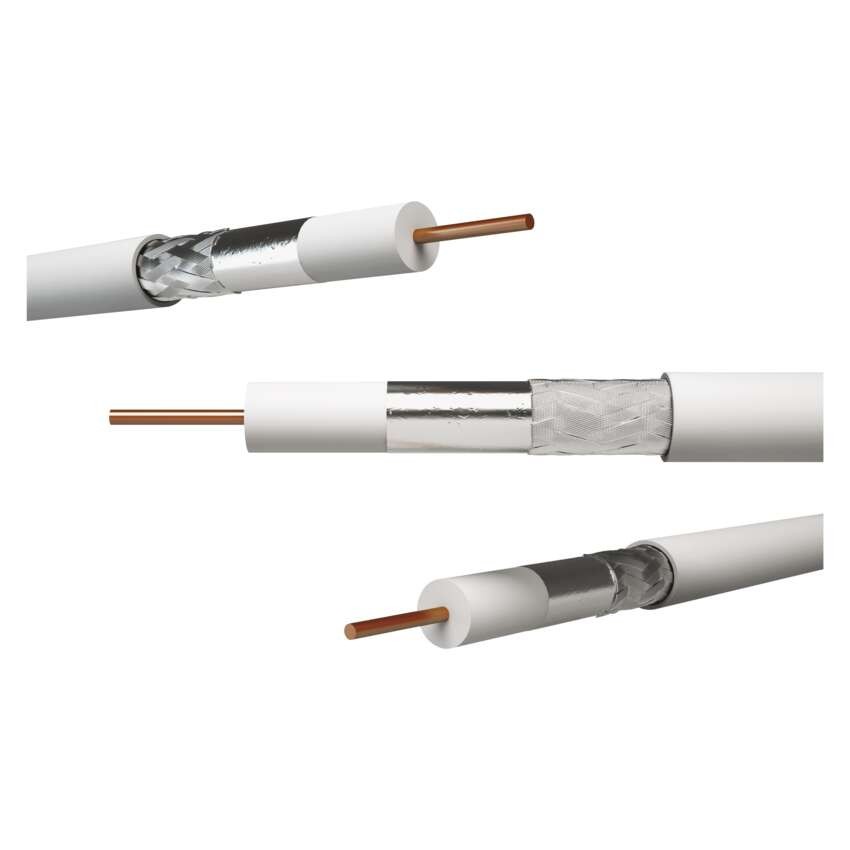

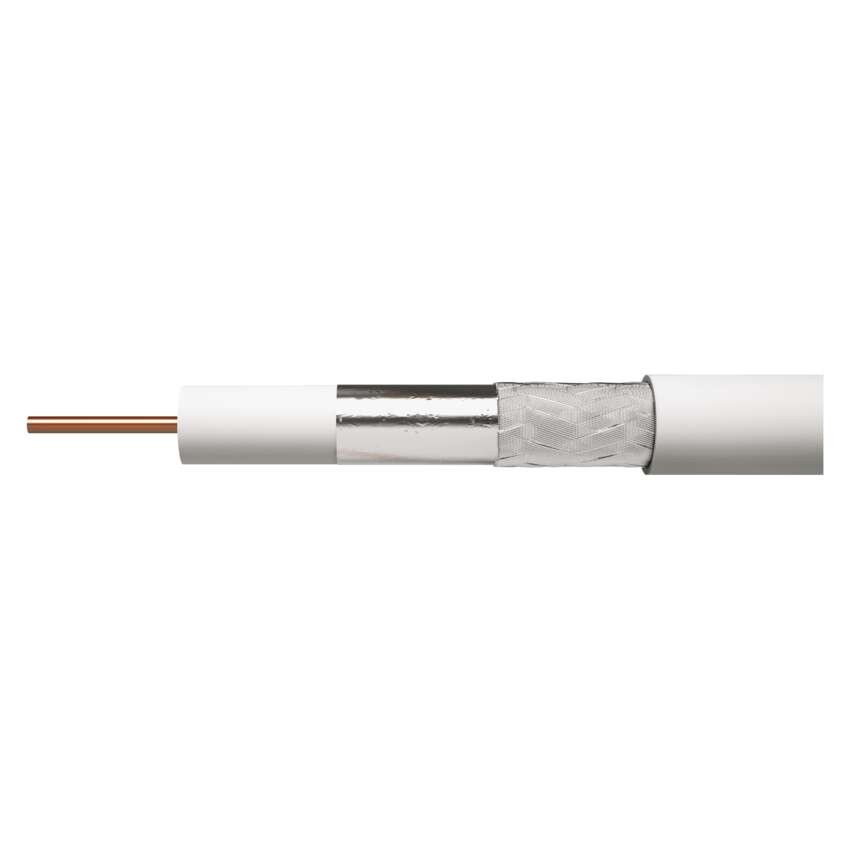

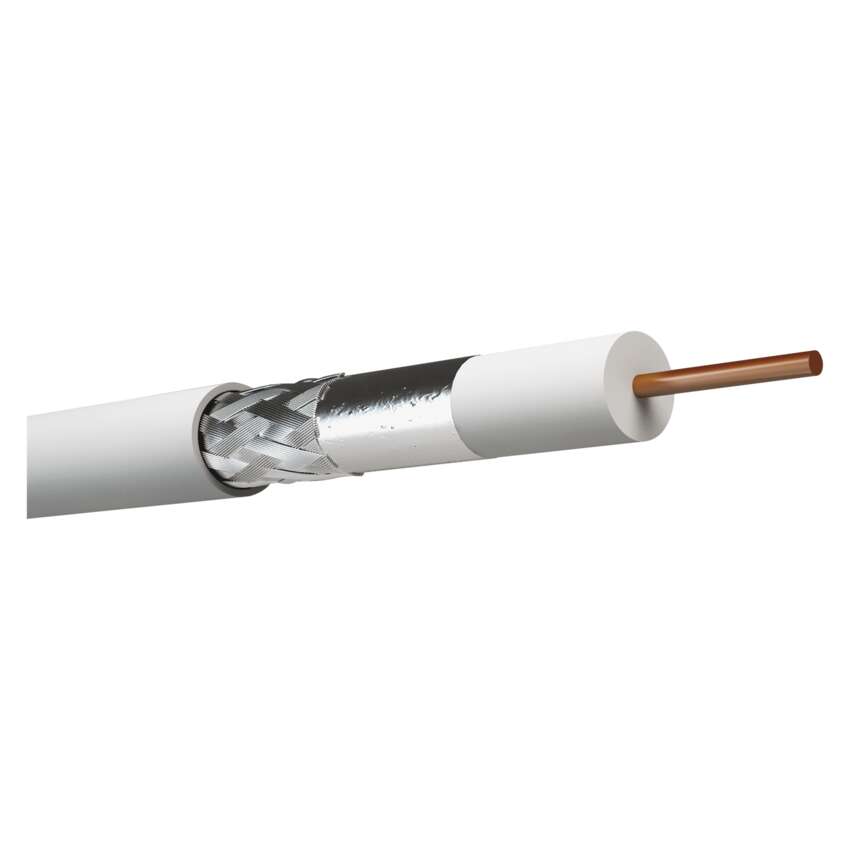

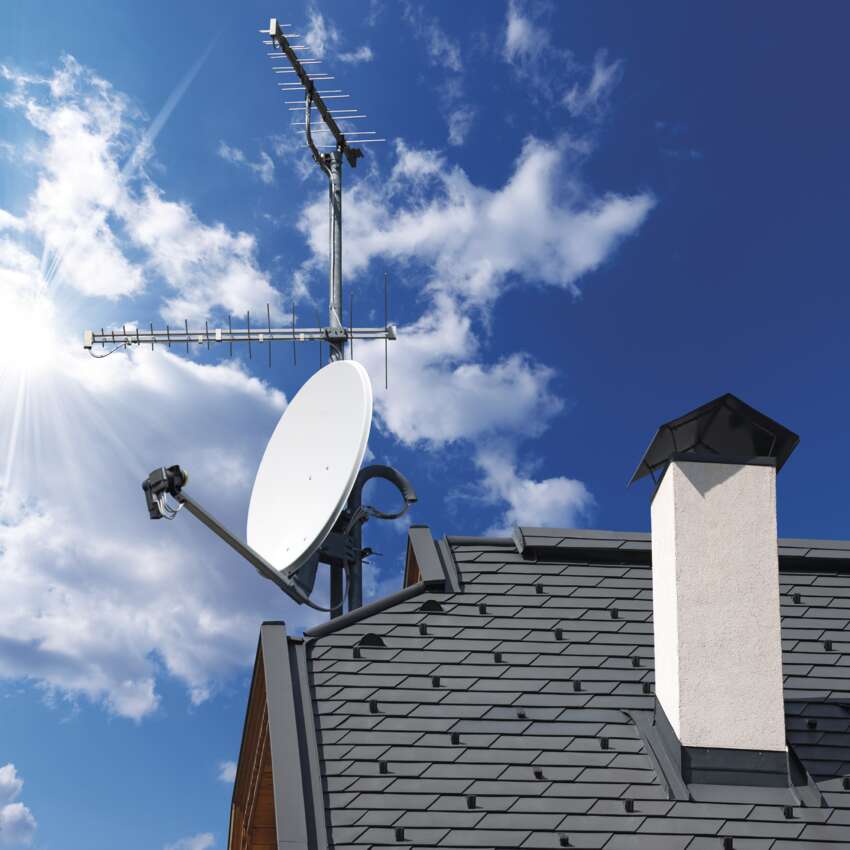

Koaxialkabel Typ KH21D von höchster Qualität mit Mittelleiter aus reinem BC-Kupfer, Farbe: weiß, CLASS A. Das Kabel ist für alle anspruchsvollen Übertragungsanwendungen - CCTV, TV und SAT-Signale geeignet.Aus diesem Grund können mit diesem Kabel Signale über große Entfernungen übertragen werden. Aufgrund der hohen Schirmung können mehrere Kabel über große Entfernungen parallel laufen.Da das Kabel über eine sehr hohe Schirmungsdämpfung (= sehr niedrige Ausstrahlung) verfügt, können vom Kabel Signale über einen sehr großen Bereich übertragen werden.
Parameter
| Marke | EMOS |
|---|---|
| Katalognummer | S5271 |
| Produktnummer | 2305021000 |
| EAN | 8592920018224 |
| Benutzung | innere Verkabelung, störungsbeständig, CLASS A |
|---|---|
| Impedanz | nicht aufgeführt |
| Typ des Koaxialkabels | CB21D |
| UV Beständig | nein |
| Geeignet für Außenverwendung | nein |
|---|---|
| Durchmesser des Kabelmantels | 6,8 mm |
| Material der Schirmung | Aluminium (Al) |
| Verpackungsweise - Länge | 100 m |
| Durchmesser des Innenleiters | 1,1 mm |
| Schirmabdeckung | >98 % |
| Anzahl der Schirmungen | 2 |
| Durchmesser der Schirmung | 128× 0,12 mm² |
| Farbe des Kabelmantels | weiß |
| Material des Innenleiters | Kupfer (Cu) |
| Verpackungsweise - Bezeichnung der Metrage | 1–100 m |
| Dielektrikum Typ, Durchschnitt | FPE 4,8 mm |
| Max. Dämpfung bei 20 °C (dB/100m) 860 MHz | 18,5 |
| Schirmung der II.Folie | keine |
| APE = Luftdielektrikum | nein |
| Farbe der Isolierung von den Stromversorgungsleitern | nicht aufgeführt |
| Verkürzungsfaktor | 0,85 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder Quickfix (gesteckt) | *K7220 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder verschraubt | *K7351 |
| FPE = Schaumdielektrikum | ja |
| Gewicht (kg/km) | 41,5 |
| Isolierung der Stromversorgungsleiter | nicht aufgeführt |
| Isolierungswiderstand zwischen der Kernen bei 20 °C (MOhm/km) | 1 000 |
| Kapazität (pF/m) | 52 |
| Konstruktion der Stromversorgungsleiter | nicht aufgeführt |
| Material des Kabelmantels | PVC |
| Max. Dämpfung bei 20 °C (dB/100m) 1 000 MHz | 19,3 |
| Max. Dämpfung bei 20 °C (dB/100m) 10 MHz | 2,2 |
| Max. Dämpfung bei 20 °C (dB/100m) 100 MHz | 5,8 |
| Max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz | 29,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 450 MHz | 12,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 650 MHz | 15,3 |
| Max.Gleichstromwiderstand bei 20 °C (Ohm/km) - Innenkern | 18,5 |
| Max.Gleichstromwiderstand bei 20 °C, (Ohm/km) - Außenkern | 38,5 |
| Min. Biegeradius einmalig/mehrfach | 35/70 mm |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 10–300 MHz | 30 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 300–600 MHz | 25 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 600–900 MHz | 23 |
| min. Dämpfung der Dämmerung (dB) 10 ~ 800 MHz | >110 |
| Montagetemperatur | +5°C bis +60°C |
| Gefährliche Substanzen | keine |
| PE = Polyethylen-Dielektrikum | nicht aufgeführt |
| PES = Folienschicht | nein |
| Anzahl der Drätchen in Schirmung | 128× 0,12 mm |
| Querschnitt der Stromversorgungsleiter | nicht aufgeführt |
| Lagertemperatur | -20°C bis +75°C |
| Schirmung der I.Folie | 1× Al/PET |
| Brandverhalten-Klasse | Eca |
| Verpackungsweise - Typ der Spule | Papierspule |

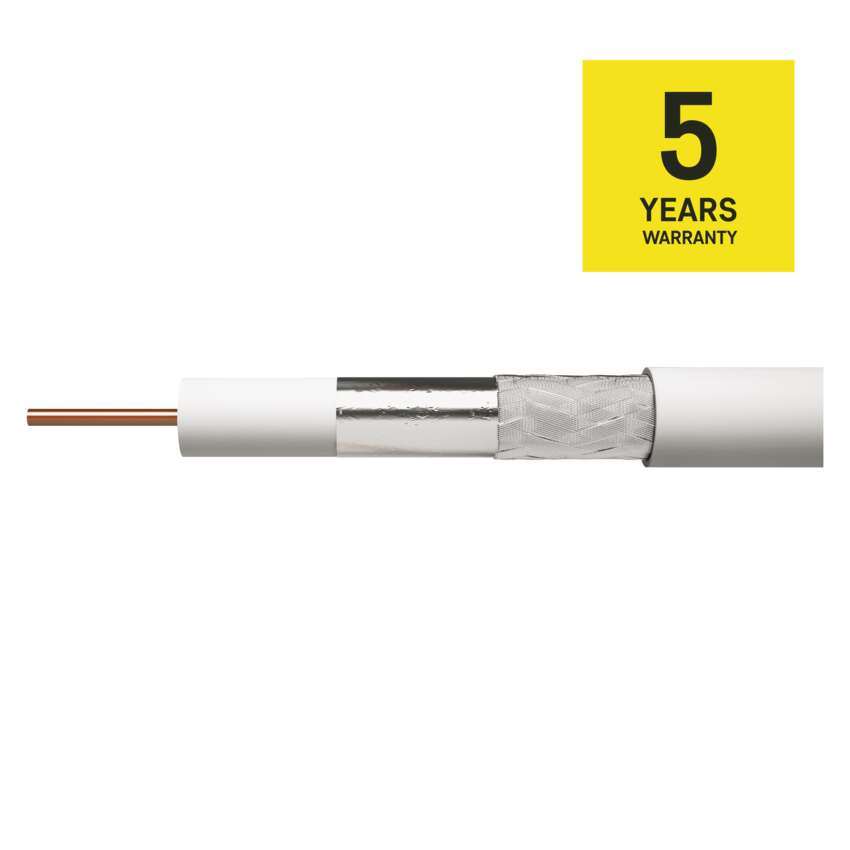

| Garantiezeit | 5 Jahre |
| Verkaufsverpackung | 100 m, Spule |
