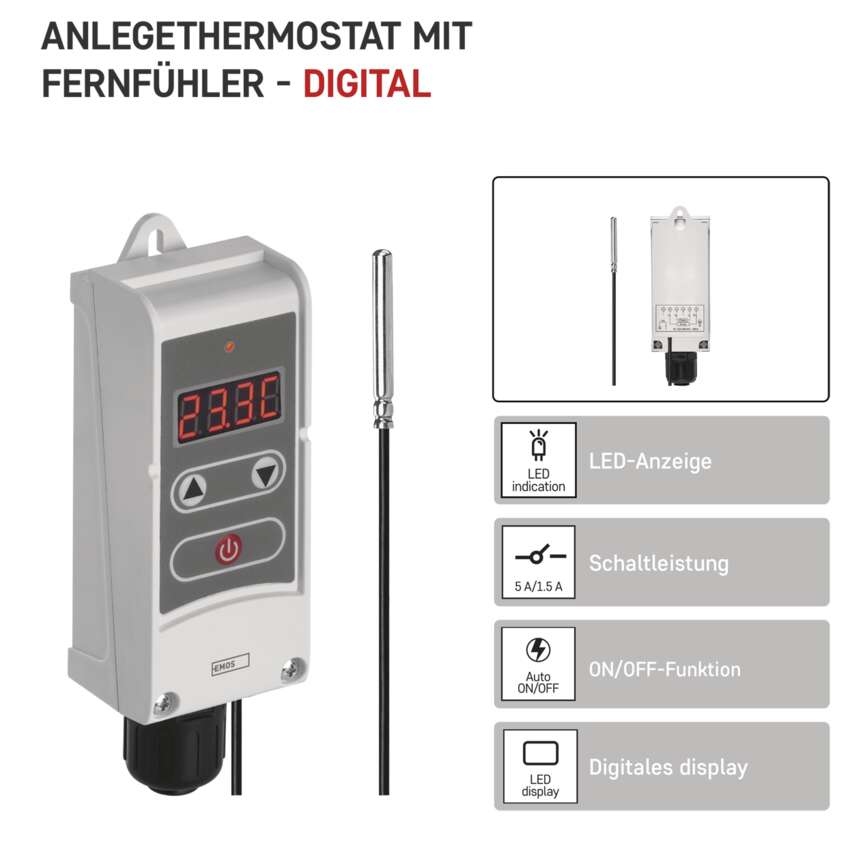

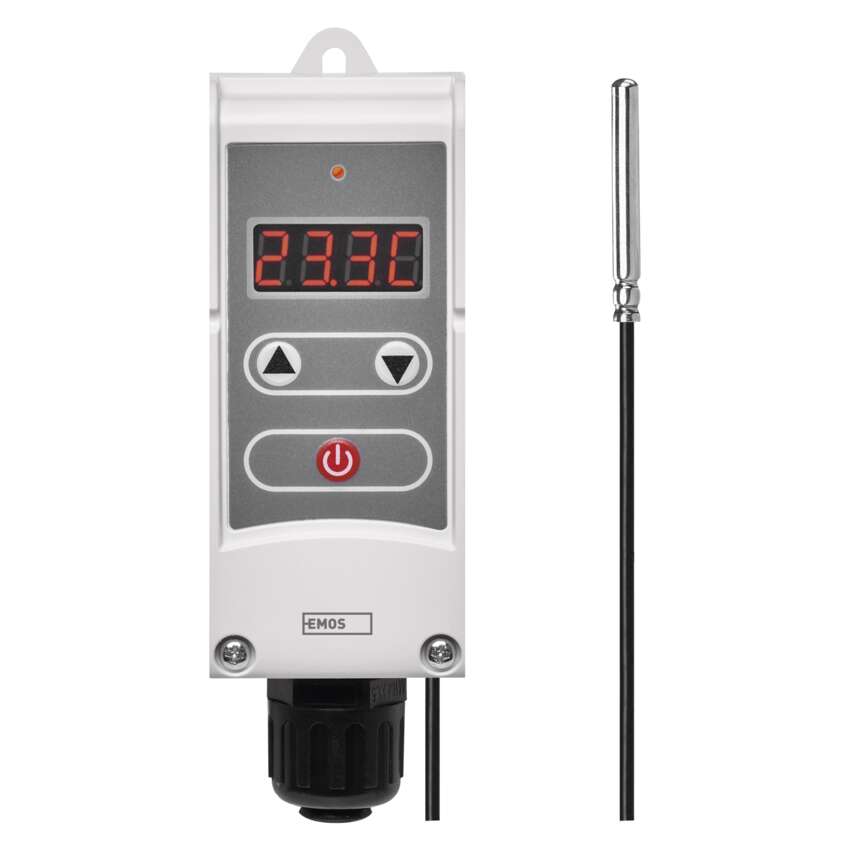

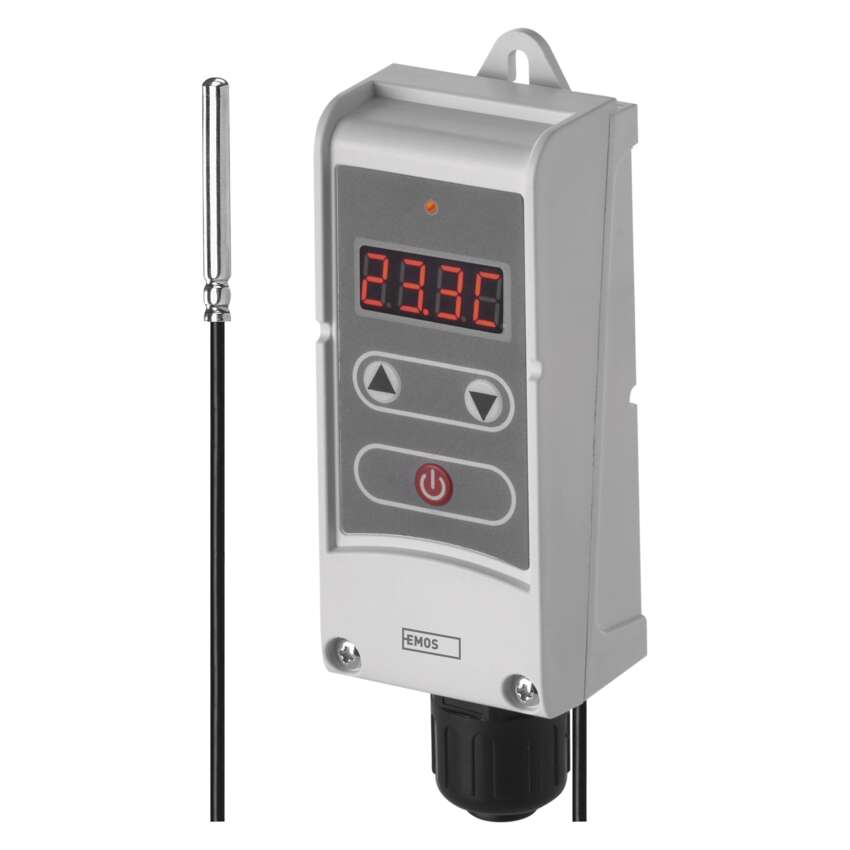

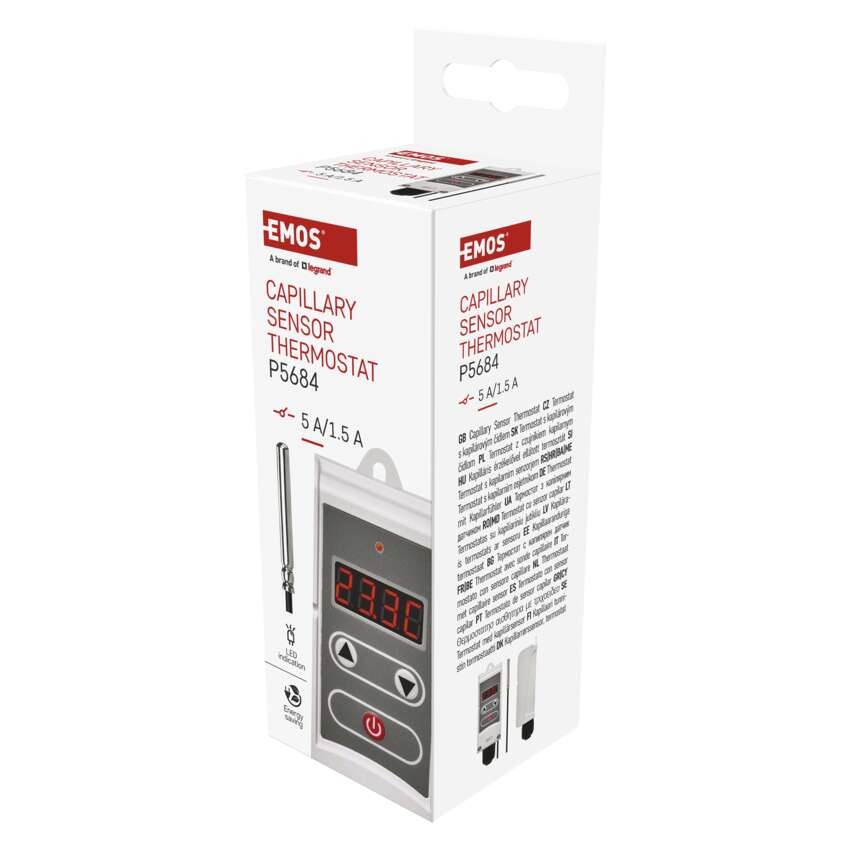

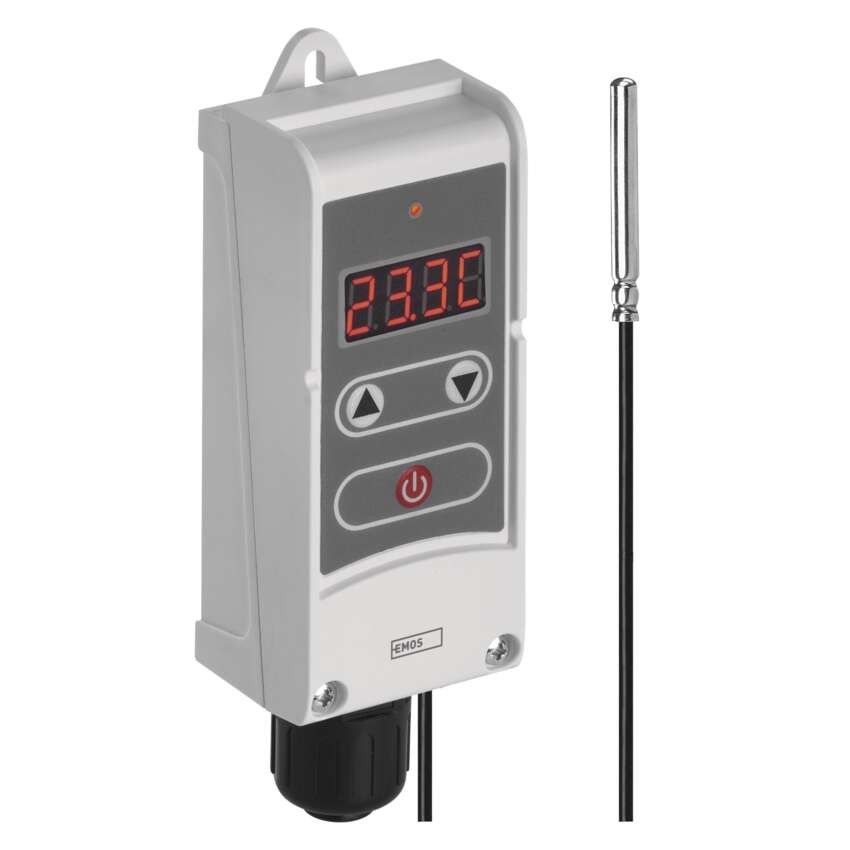

Anlege-Thermostat mit Fernfühler P5684, manuell
Produktbeschreibung

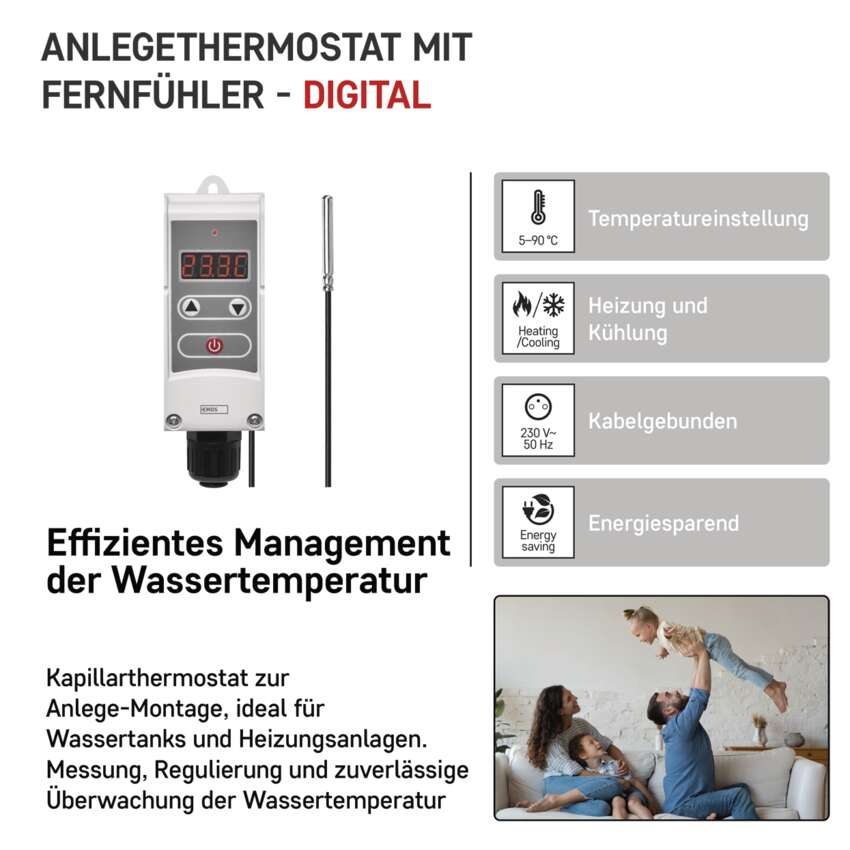

Anlegethermostat mit verlängertem Fühler zur Oberflächenmontage. Zum Abtasten der Wassertemperatur in Warmwasserspeichern oder in Heizungsanlagen.Ermöglicht Temperaturregelung, Überwachung der Temperaturbegrenzungen und die Funktion des Temperaturabfalls.
Parameter
| Marke | EMOS |
|---|---|
| Katalognummer | P5684 |
| Produktnummer | 2101108000 |
| EAN | 8592920088333 |
| Steuerungstyp | manueller Thermostat |
|---|---|
| Thermostattyp | Drahtthermostat mit Fernfühler |
| Regelungstyp | Heiz- und Kühlsystem |
| Temperatureinstellung | 5 °C bis 90 °C, je 0,1 °C |
| Temperatureinstellungstyp | manuell |
|---|---|
| Einstellbare Temperaturstreuung | 0,1 °C bis 15 °C, je 0,1 °C |
| Temperaturmessung | 5 °C bis 90 °C, Auflösung 0,1 °C |
| Länge des Fernfühlers | 0,9 m, Ø 6 mm |
| Anzahl der Programme | nicht angegeben |
| Funktion ON/OFF | ja |
| hintergrundbeleuchtetes Display | ja |
| Farbe | weiß |

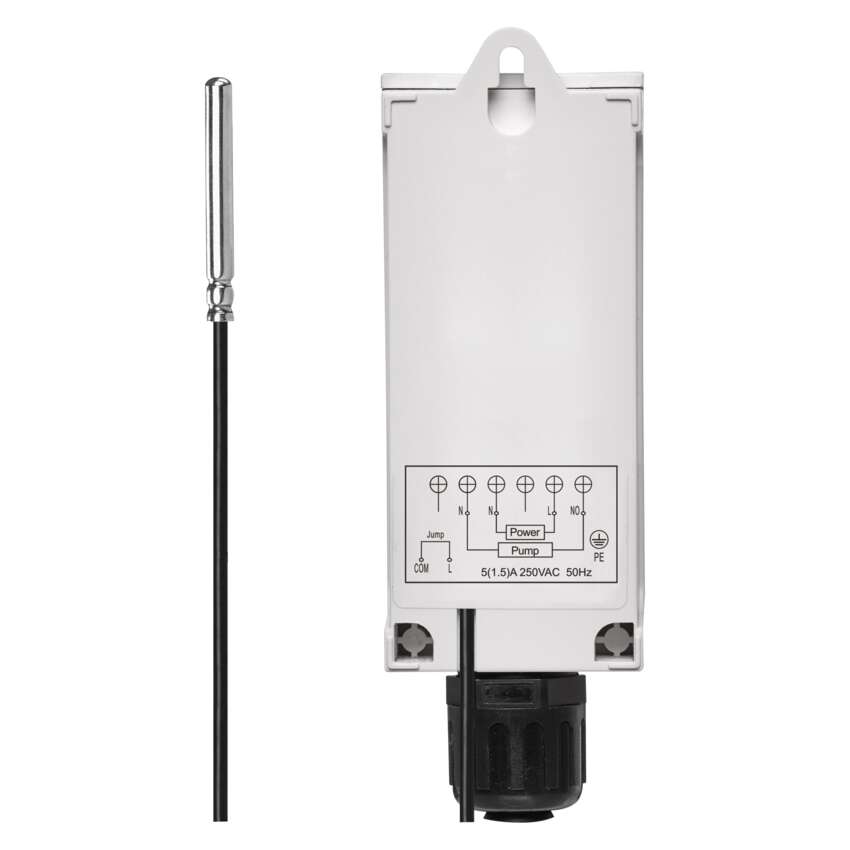

| Schaltung | potentialbehaftet 230 V AC, 50 Hz |
| Reichweite im freien Raum | nicht aufgeführt |
| Frostschutz | nein |
| Empfängerspeisung | nicht aufgeführt |
| Urlaubsmodus | nein |
| Funktion Set-Back | nicht aufgeführt |
| Stromversorgung | 230 V AC |
| Verbindung mit weiteren Detektoren möglich | nicht aufgeführt |
| Torspeisung | nicht aufgeführt |
| Senderspeisung | nicht aufgeführt |
| Arbeitsfrequenz | nicht aufgeführt |
| Im Lieferumfang enthalten | nicht aufgeführt |
| Geschaltete Belastung | 5 A kapazitiv, 1,5 A induktiv |
| Temperaturkalibrierung | nein |
| Protokoll | – |

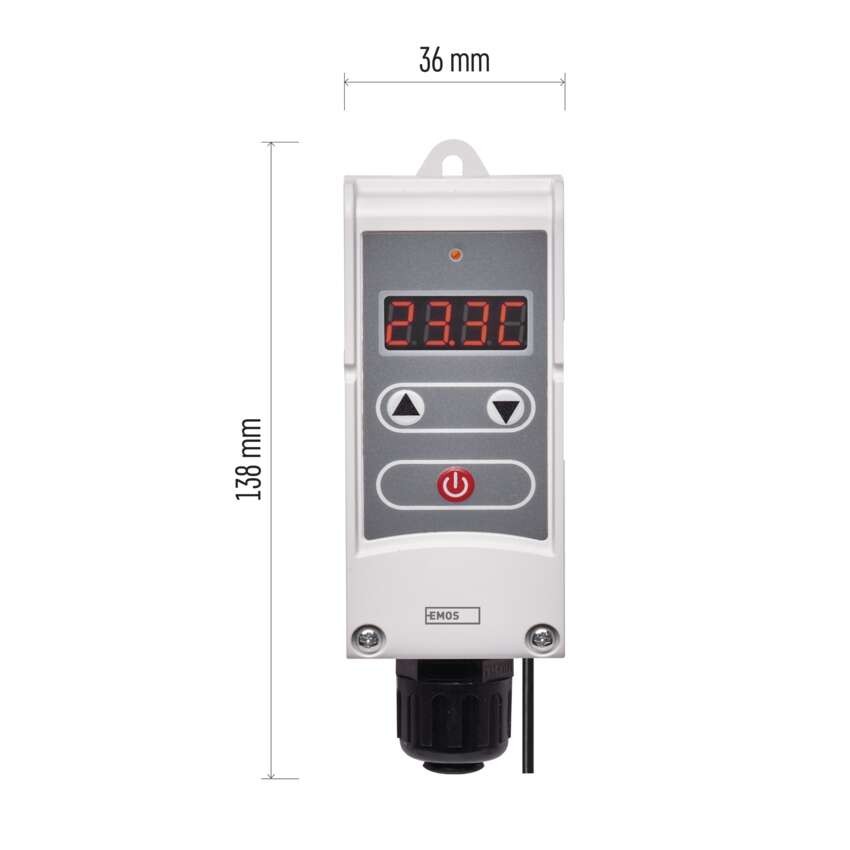

| Abmessungen | 36 × 45 × 138 mm |
| Torabmessungen | nicht aufgeführt |
| Senderabmessungen | nicht aufgeführt |
| Empfängerabmessungen | nicht aufgeführt |
| Verkaufsverpackung | 1 St, Schachtel |
Produktbewertungen (100%)
Zum Herunterladen
FAQ – häufige Fragen
Die Verbindung ist nicht trennbar. Er ist fest montiert.
Ein Thermostat, bei dem mehrere Empfänger (bis zu 6) über die Steuereinheit gesteuert werden können, ist das Set P5611OT.2R. Dank der Selbstlernfunktion ist der Thermostat in der Lage, seinen eigenen Pairing-Code zu generieren, den jeder einzelne Empfänger dann speichert.
Für die Modelle P5611OT, P5601N, P5607, P5616OT, P5606OT. Die anderen haben eine feste Hysterese.
Das ist mit programmierbaren Thermostaten möglich, die mehrere Temperaturänderungen zulassen. Für jeden Tag können Sie die gewünschte Temperatur und die Zeit für bis zu 6 Temperaturänderungen auswählen, je nach Thermostatmodell. Es ist möglich, die Modi (Zeit- und Temperatureinstellungen) tageweise oder von Montag bis Freitag und separat von Samstag bis Sonntag oder wöchentlich von Montag bis Sonntag einzustellen.
Bei allen Thermostaten außer denen, die die Opentherm-Funktion unterstützen, erfolgt die Kommunikation in eine Richtung. Die Kommunikation erfolgt per Funk (sowohl mit OpenTherm als auch mit dem WiFi-Netzwerkprotokoll), so dass ein Mauerwerk die Gesamtreichweite reduziert.
>95% der Heizkessel verwenden den folgenden spannungsfreien Anschluss. Wenn der Heizkessel spannungsfrei schaltet, muss auch der Thermostat spannungsfrei schalten.
OpenTherm ist die Bezeichnung für eine Form der bidirektionalen Kommunikation zwischen dem Kesselmodul und dem Thermostat. Der Thermostat erhält die notwendigen Informationen, die er verarbeitet und an den Heizkessel weitergibt, der die Wassertemperatur auf das effizienteste Niveau regelt. Dank der vom OpenTherm-Thermostat gesammelten Informationen wird die Kesselleistung moduliert, d.h. es wird kontinuierlich Leistung entsprechend den gewünschten und gemessenen Werten zu- und abgeführt. Der Vorteil ist, dass die Kesselleistung nicht nur von der Raumtemperatur, sondern auch von der Wassertemperatur im System und anderen Variablen geregelt wird. Im Gegensatz dazu schaltet ein herkömmlicher EIN/AUS-Thermostat den Heizkessel auf 100% Leistung oder 0% Leistung. OpenTherm erhöht somit die Effizienz der Heizungsanlage, senkt die Kosten (Energierechnungen) und erhöht die Lebensdauer des Heizkessels.
OpenTherm Thermostat kann jeden OpenTherm Heizkessel regeln. Wenn Ihr Kessel OpenTherm nicht unterstützt oder Sie es nicht verwenden möchten, können Sie den Thermostat ohne diese Kontakte anschließen und seine Funktionalität wird die gleiche sein wie die eines Thermostats ohne Opentherm. So können Thermostate mit Opentherm-Kommunikation nur mit einer Ein/Aus-Verdrahtung ohne Opentherm-Steuerung verwendet werden.
Ja, auch die Sendeeinheit, die am Heizkessel angebracht ist, muss ausgetauscht werden. Die Einheit des ursprünglichen Geräts und die neue Einheit haben unterschiedliche Kommunikationsprotokolle oder sind nicht gekoppelt.
>Ja, Thermostate mit voreingestellten Komfort- und Sparmodi erlauben neben festen Programmen, die nicht geändert werden können, auch mehrere Benutzermoduseinstellungen. Die Vorgehensweise entnehmen Sie bitte der Anleitung des jeweiligen Modells, z. B. des Thermostats P5611OT.
>Der Thermostat muss nicht separat geschützt werden. Der Heizkessel muss geschützt werden.
Kapillarthermostate können ab 0 °C schalten. Die anderen verfügen je nach Modell über ein Anti-Frost-System ab 5 °C oder 7 °C.
Wenn Sie mehrere Thermostate verwenden, Ihr alter zum Beispiel als Thermometer dient und der neue auf dem Heizkessel platziert ist, werden sie nicht zusammenarbeiten. Sowohl wegen der Kopplung als auch wegen der unterschiedlichen Kommunikationsprotokolle.
>Leider führen wir diese Art von Produkten nicht in unserem Verkaufsprogramm.
Ja, sie erinnern sich. Sie verbinden sich automatisch innerhalb von 5 Minuten. Alle Thermostate in unserem Sortiment koppeln sich nach einem Stromausfall selbst und stellen dann die Stromversorgung wieder her.
Die Meldung kann Folgendes bedeuten:
a. Die gemessene Temperatur liegt außerhalb des Bereichs (0 °C bis 40 °C)
b. Der Temperatursensor ist beschädigt
Versuchen Sie, die Batterien zu ersetzen, nur Alkalibatterien mit 1,5 V. Wenn dies nicht korrigiert wird, reklamieren Sie bitte.
Es sollte helfen, den Thermostat vom Kessel zu trennen und wieder anzuschließen. Sollte dieser Fehler häufiger auftreten, empfehlen wir, die Ware zur Diagnose auf Garantie einzusenden.
Wenn der Heizkörper einen Thermostatanschluss hat, von dem ein normaler Stecker zur Steckdose führt, dann ja (er wird an die Klemmen NO/COM angeschlossen).
Drahtgebundene Thermostate machen alle ein Geräusch, wenn sie sich einschalten. Funk-Thermostate tun das auch, aber die Empfangseinheit befindet sich in der Regel am Heizkessel, der weiter vom Wohnbereich entfernt ist, so dass das Klicken in anderen Räumen nicht zu hören ist.
Die Reichweite im freien Raum liegt im Bereich von 60-100m, die Menge des Mauerwerks reduziert die Reichweite des Funksignals. Wählen Sie entsprechend dem Parameter "Reichweite im freien Raum". Die Reichweite des Funk-Thermostats kann nicht erhöht werden.
Keiner der Thermostate kann die Heizung und die Wassertemperatur automatisch nach dem Tarif schalten. Sie könnten wahrscheinlich einen der programmierbaren Thermostate verwenden, bei dem Sie die Heizung während der Hochtarifzeiten auf eine niedrigere Temperatur einstellen.
Bei den meisten Heizkesseln ist die ohmsche Last entscheidend. Eine ohmsche Last ist eine Last, bei der es keine Phasenverschiebung zwischen Strom und Spannung gibt, typischerweise ohmsche Wärmegeräte. Eine induktive Last ist eine Last, bei der es eine Phasenverschiebung zwischen Strom und Spannung gibt, bei der der Strom der Spannung hinterherhinkt. Induktive Lasten sind z. B. Elektromotoren, Transformatoren usw. Jeder Thermostat hat eine Liste mit maximalen Schaltlasten (ohmsch/induktiv), die davon abhängt, was der Kunde mit dem Thermostat schalten möchte und welche Werte die zu schaltenden Geräte haben. Beispiel: Wenn ein Heizkessel mit einem Widerstand von 7 A geschaltet wird, kann ich keinen Thermostat verwenden, der eine maximale Last von 6 A hat.
